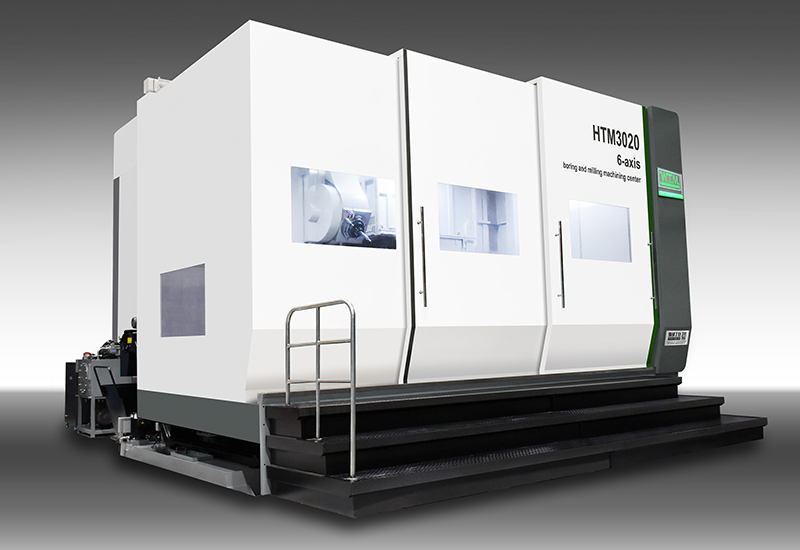

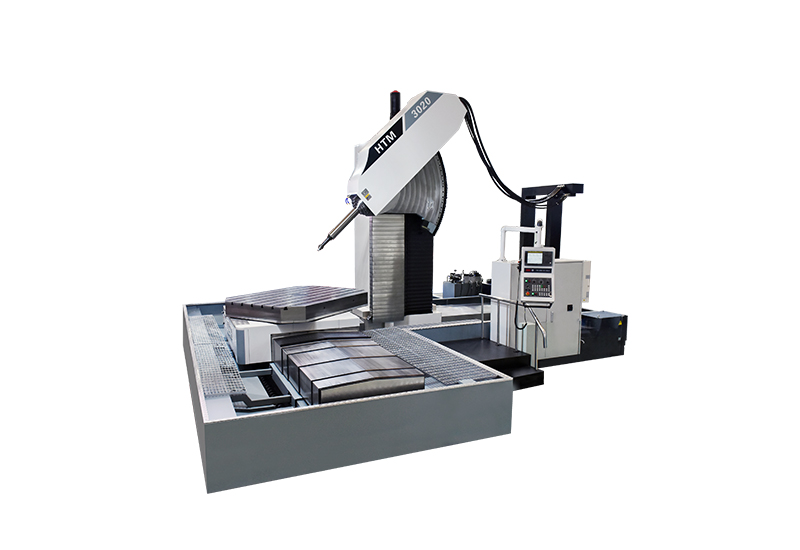

HTM 六軸臥式鏜銑加工中心
-
定位精度
X軸行程3米，Y軸行程2米，Z軸行程1.5米，W軸行程700，A軸旋轉角度65度，各軸定位精度全程2絲以內，主軸功率22千瓦，扭矩最大1369 Nm，最高轉速2500，鏜桿直徑130毫米 ，高精版數控回轉臺臺面尺寸1米6乘以2米2，承重20噸，最小分割角度萬分之一度。刀庫可以跟據需要選配。
-
主軸
功率：22/26 kW；扭矩：1100/1839 Nm；
最高轉速：2500 rpm；
鏜桿直徑：Ø130mm；BT50；
-

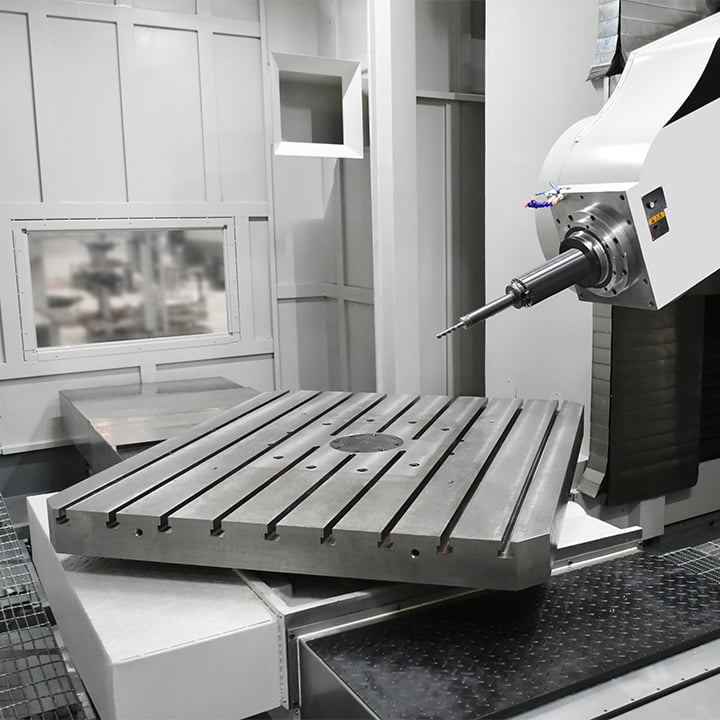

數控回轉臺
尺寸：1600 x 2200 mm；最大承重：20噸；最小分割角度：0.0001° ；
-
刀庫
刀位：40 / 60 / 80。
-
數控系統
FANUC 0I-MF。
-

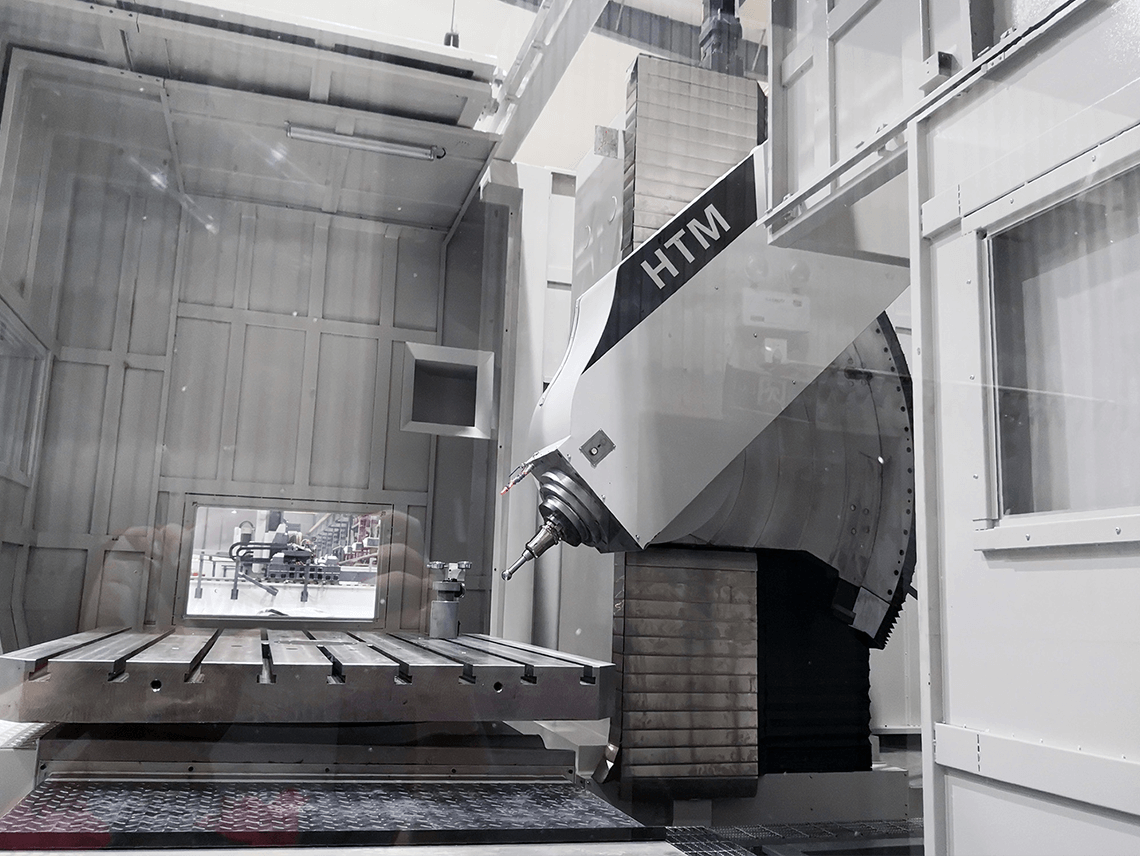

旋轉滑枕-A軸

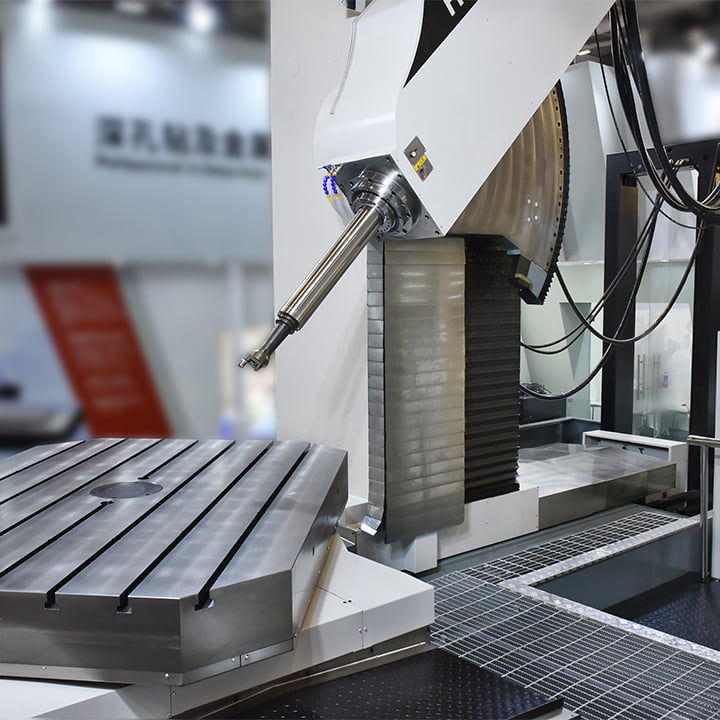

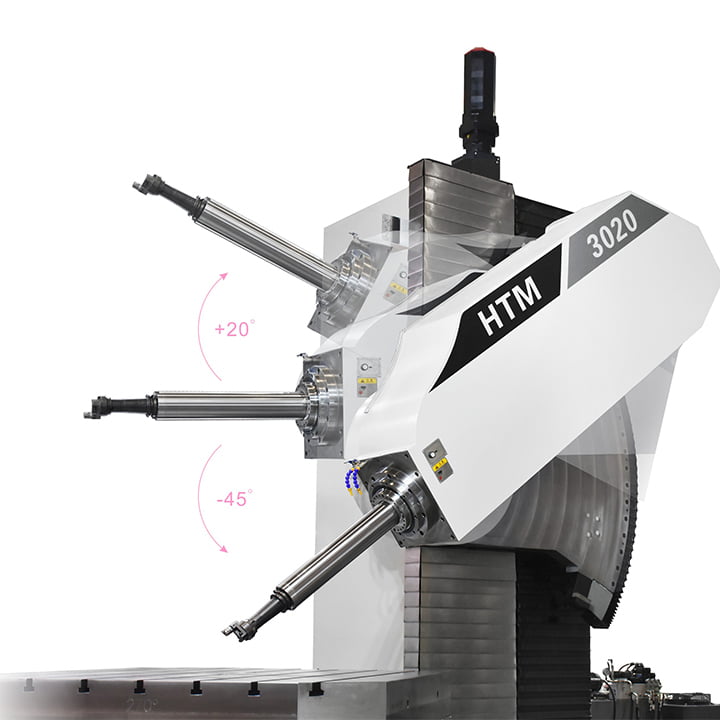

A軸旋轉角度65度,豎直角度加工利器。（向下-45゜；向上+20゜）0.0001゜（萬分之一度）精密分度，精準定位。
-
優良的可接近性
* 采用方滑枕設計與W軸大行程，極大地提高了刀具與工件的接近性，最大程度上發揮了強大的切削能力，實現了主軸鼻端過工作臺中心 50mm。（工作臺臺面1600*2200）

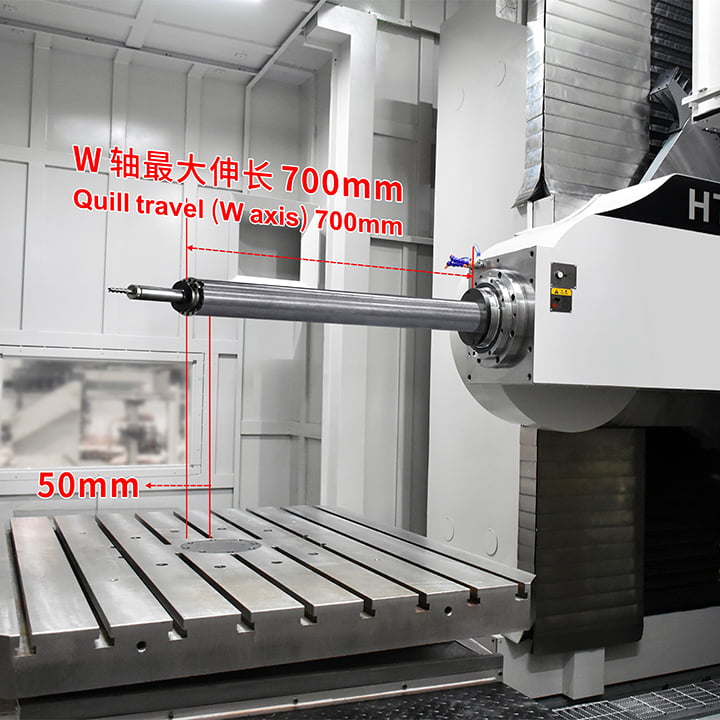

* 采用大直徑主軸Φ130, 伸縮長達700mm。（扭力1839NM; 轉速2500rpm）
-

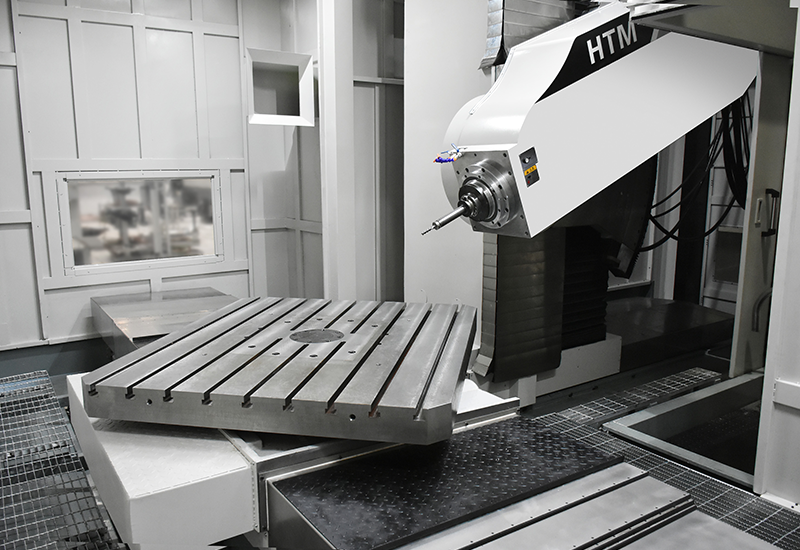

封閉式靜壓回轉工作臺 B軸
1. 封閉式靜壓油浮結構設計，工作臺抗傾覆能力大大增強；
2. 德國海德漢絕對式角度圓光柵；
3. 雙斜齒輪機械消隙結構，消除傳動間隙及反向間隙；
4. 最小分割角度0.0001゜；定位精度±0.001゜。

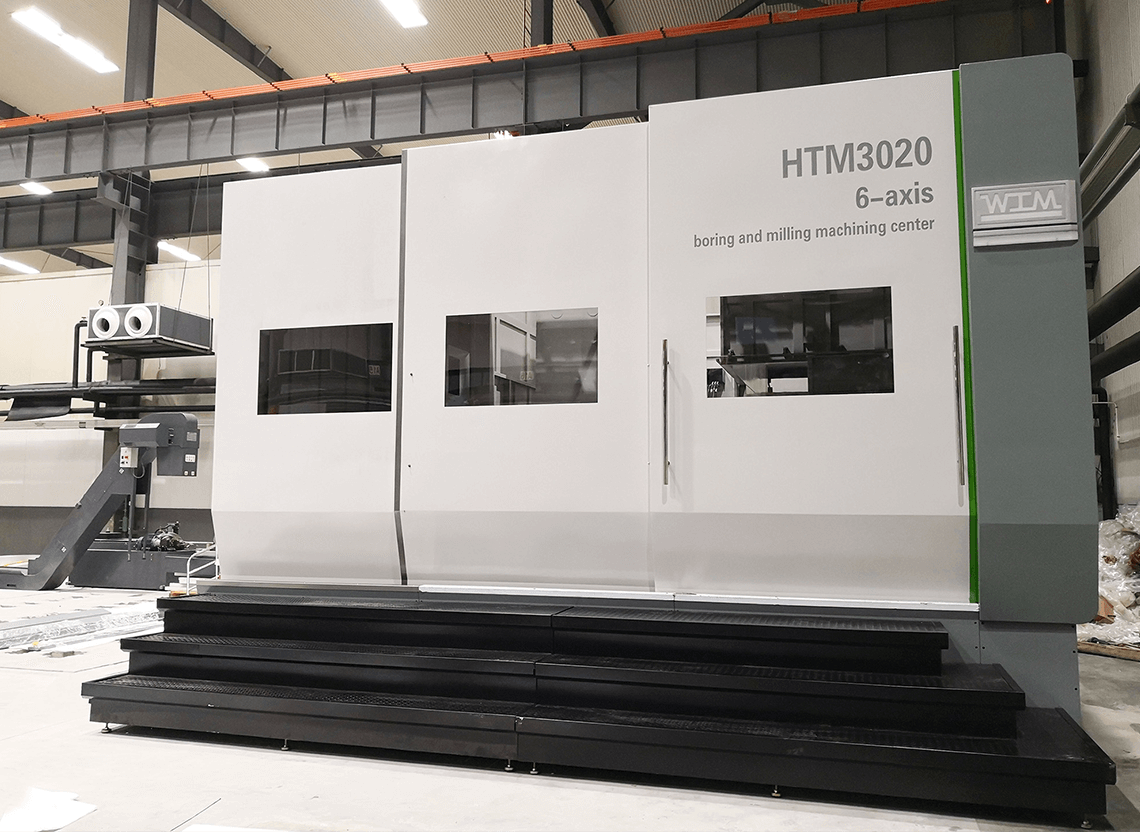

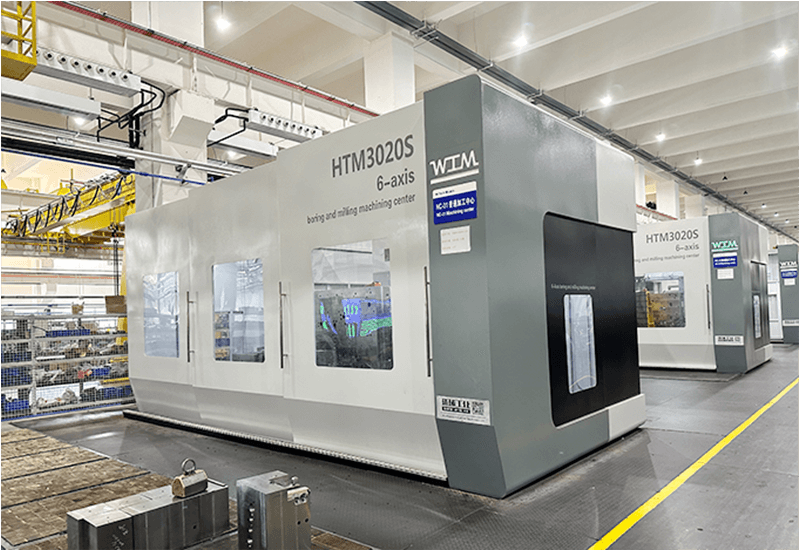

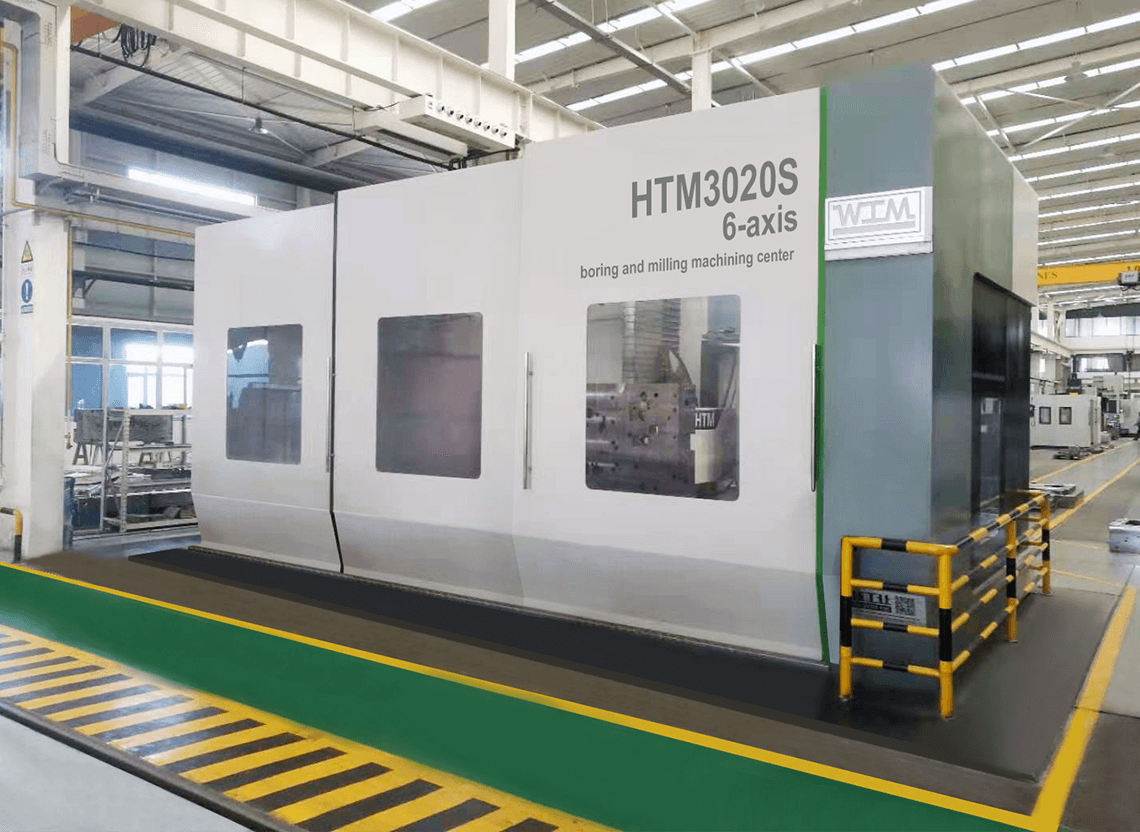

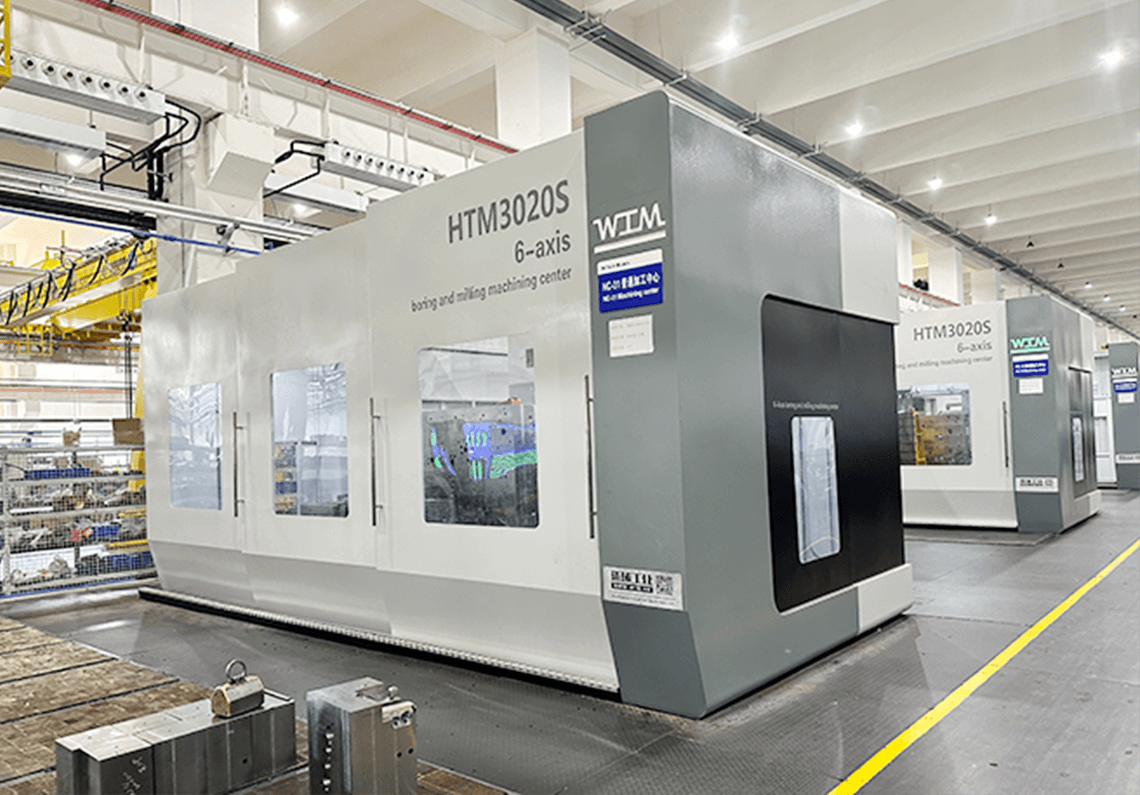

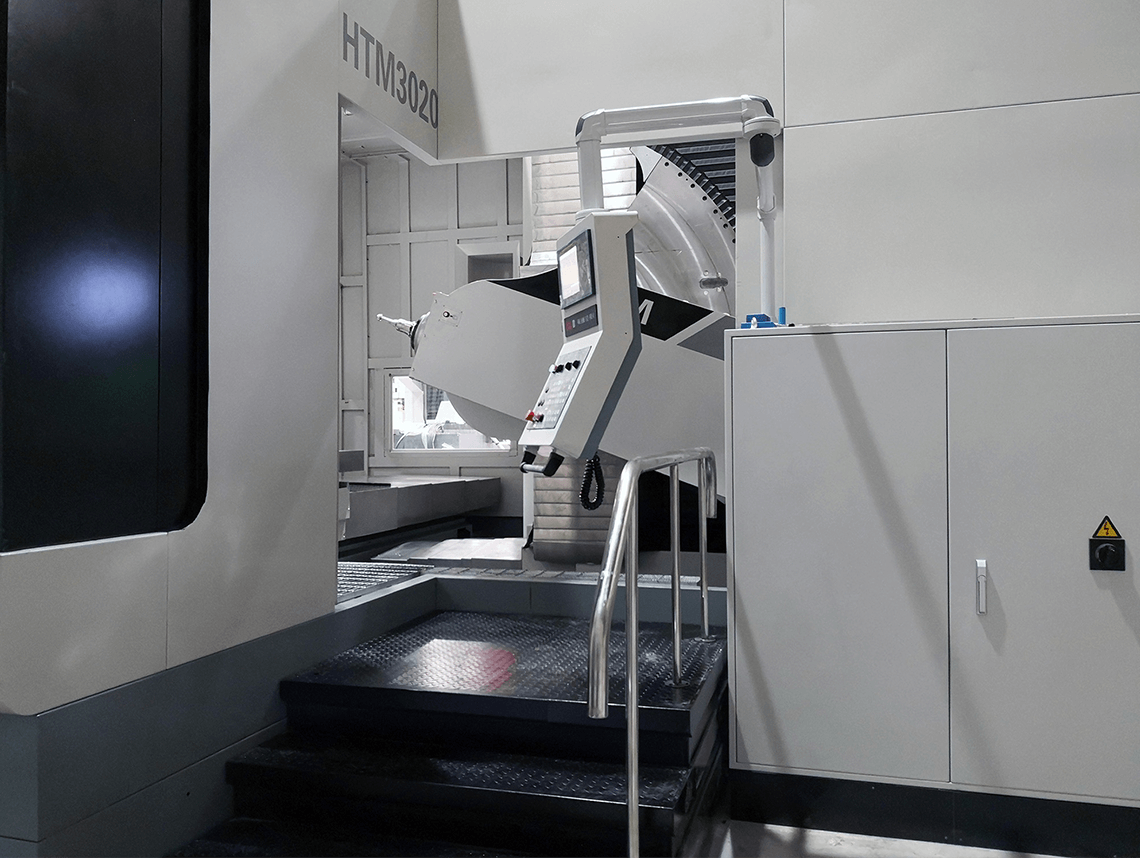

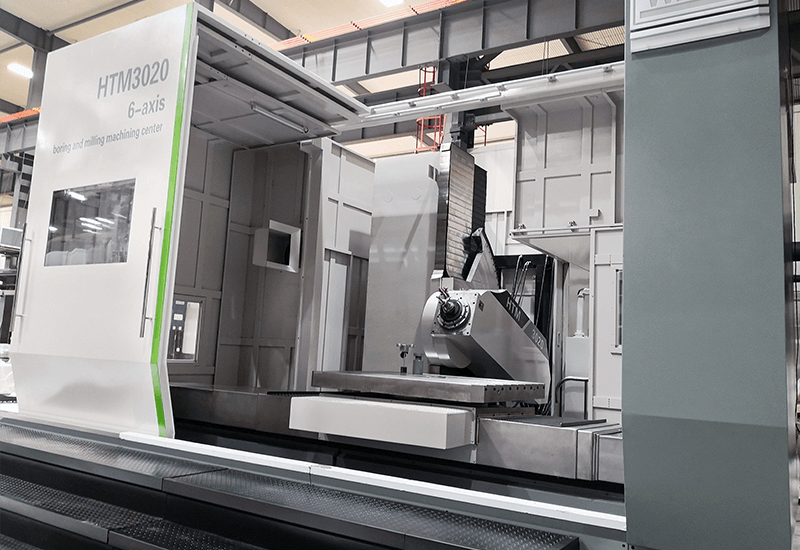

六軸臥式鏜銑加工中心客戶應用現場
| 六軸臥式鏜銑加工中心參數表 | |||||
| 型號 | 單位 |
HTM2015 |
HTM3020 |
HTM3020S |
|
| 加工能力 | 銑削能力 | cc/min | 400 | ||
| 攻絲能力 | mm | M52x5 | M36x4 | ||
| 加工行程 | 工作臺左右行程（Ｘ） | mm | 2000(2500) | 3000 | |
| 滑臺行程（Ｙ） | mm | 1500 | 2000 | ||
| 立柱行程（Ｚ） | mm | 1500 | |||
| 鏜桿直徑 /行程（W） | mm | Φ110/500 | Φ130/700 | 無 | |
| 主軸箱旋轉角度（Ａ） | 度 | 主軸向上轉20°，向下轉45° | |||
| 主軸中心至工作臺面 | mm | 0~1500 | 0~2000 | ||
| 主軸 | 主軸錐孔 | _ | BT50 | ||
| 主軸最高轉速 | rpm | 2500 | 6000 | ||
| 加工速度 | 快速進給（X、Ｙ、Ｚ） | m/min | 10 | ||
| 快速進給（Ｗ） | m/min | 4 | 無 | ||
| 主軸箱最高轉速（Ａ） | rpm | 1 | |||
| 旋轉工作臺最高轉速（Ｂ） | rpm | 2 | |||
| 功率 | 主軸電機 | KW | 22/26(30min) | ||
| X軸進給伺服電機 | N·m | 38 | |||
| Y軸進給伺服電機 | N·m | 38 | |||
| Z軸進給伺服電機 | N·m | 38 | |||
| W軸進給伺服電機 | N·m | 22 | 無 | ||
| A軸進給伺服電機 | N·m | 30 | |||
| B軸進給伺服電機 | N·m | 30 | |||
| 機床總功率 | kw | 78 | |||
| 數控回轉臺 | 負重 | ton | 8 | 20 | |
| 尺寸（長×寬） | mm | 1600×1400 | 2200×1600 | ||
| 最小分割角度 | 度 | 0.0001 | |||
| 尺寸及重量 | 機床占地面積（長×寬） | mm | 8900×7000 | 9210×7500 | |
| 機床最大高度 | mm | 4500 | 4950 | ||
| 機床重量 | ton | 30 | 40 | ||
| 數控系統 | CNC | FANUC 0i-MF PLUS | |||
